Product Summary

The FGL40N120 is a 1200V NPT IGBT. It is suitable for Induction Heating, UPS, AC & DC motor controls and general purpose inverters.

Parametrics

FGL40N120 absolute maximum ratings: (1)VCES, Collector-Emitter Voltage: 1200 V; (2)VGES, Gate-Emitter Voltage: ±25 V; (3)IC, Collector Current @TC = 25℃: 64 A; (4)IC, Collector Current @TC = 100℃: 40 A; (5)ICM, Pulsed Collector Current: 120 A; (6)IF, Diode Continuous Forward Current @TC = 100℃: 40 A; (7)IFM, Diode Maximum Forward Current: 240 A; (8)TJ, Operating Junction Temperature: -55 to +150℃; (9)TSTG, Storage Temperature Range: -55 to +150℃; (10)TL, Maximum Lead Temp. for Soldering Purposes, 1/8” from Case for 5 seconds: 300℃.

Features

FGL40N120 features: (1)High speed switching; (2)Low saturation voltage; (3)High input impedance; (4)CO-PAK, IGBT with FRD : trr = 75ns (typ.).

Diagrams

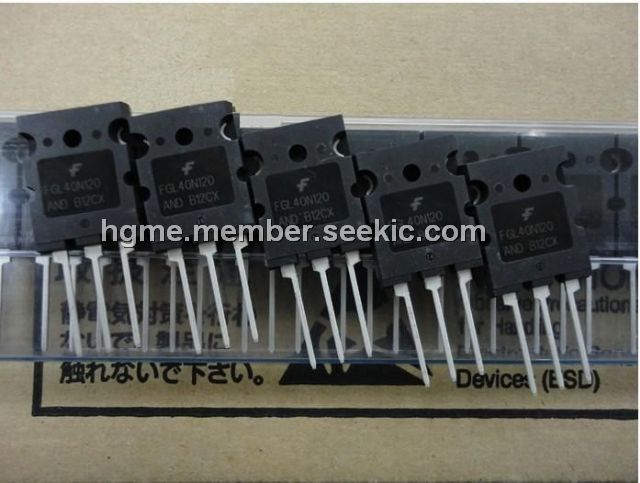

FGL40N120 diagram

Image Part No Mfg Description Data Sheet Download Pricing
(USD)
Quantity
FGL40N120AND
FGL40N120AND

Other


Data Sheet

Negotiable
FGL40N120ANDTU
FGL40N120ANDTU

Fairchild Semiconductor

IGBT Transistors 1200V NPT IGBT

Data Sheet

0-1: $6.41
1-25: $5.77
25-100: $4.74
100-250: $4.36
FGL40N120ANTU
FGL40N120ANTU

Fairchild Semiconductor

IGBT Transistors 1200V NPT IGBT

Data Sheet

0-203: $4.72
203-250: $4.34
250-500: $3.95
500-1000: $3.44
